智能多路巡檢顯示控制儀

產品名稱：智能多路巡檢顯示控制儀
產品編號：141329-430
產品型號：1
更新時間：2010.11.16

更多產品圖片：

產品詳細介紹：
智能多路巡檢顯示控制儀 采用xj****的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行高精度的線性校正。
    各輸入端口均具備wn****信號和單通道輸入功能，且各路可同時輸入不******型的信號，輸入信號全切換時只需通過儀表菜單的簡單選定，即可實現不******型輸入信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
    控制輸出有二種：各路統一報警輸出/變送輸出；各路分別獨立報警輸出/變送輸出。統一報警型又分為：報警記憶型和報警無記憶型。輸出回路均采用光電隔離，具有良好的抗干擾能力。
    具有高亮度LED數碼顯示和全中文大屏幕LCD液晶顯示兩種?？蓭в写型ㄓ嵔涌凇Ｕ麢C(jī)采用卡入式結構，使安裝十分簡便。
 產品外形

16路以下外形尺寸：160×80×140mm
32路外形尺寸:160×80×252mm
開孔尺寸:152×76 mm
16路以下外形尺寸：160×80×140mm
32路外形尺寸:160×80×252mm
開孔尺寸:152×76 mm
16路以下外形尺寸：80×160×140mm
32路外形尺寸:80×160×252mm
開孔尺寸:76×152 mm
16路以下外形尺寸：80×160×140mm
32路外形尺寸:80×160×252mm
開孔尺寸:76×152 mm
 產品接線圖

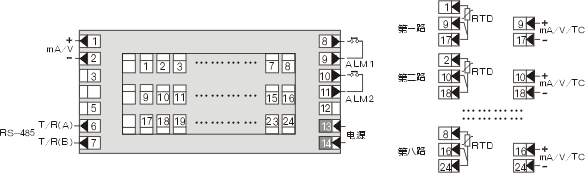

 接線柱式接線圖（統一輸出）——八路

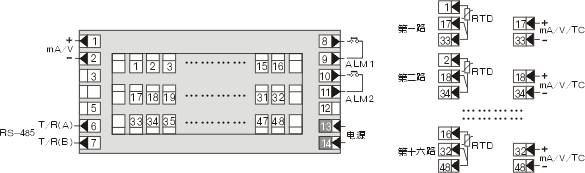

 接線柱式接線圖（統一輸出）——十六路

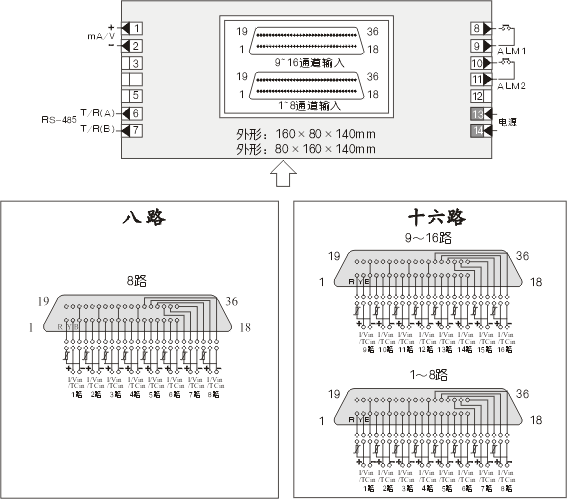

 航空插頭方式接線圖（八路、十六路）

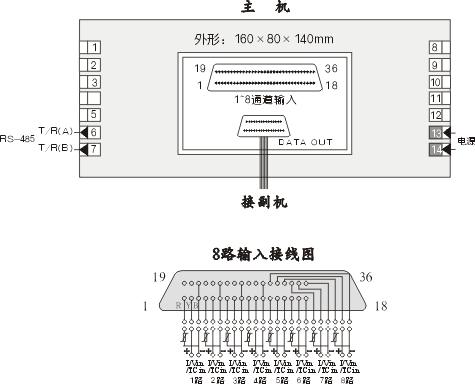

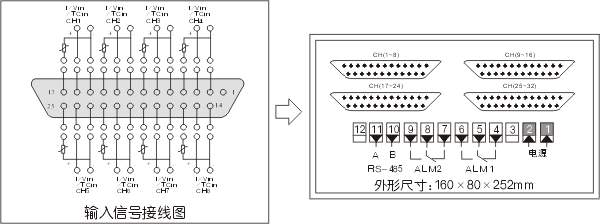

 航空插頭方式接線圖（三十二路）
 接線柱式接線圖（分別輸出）

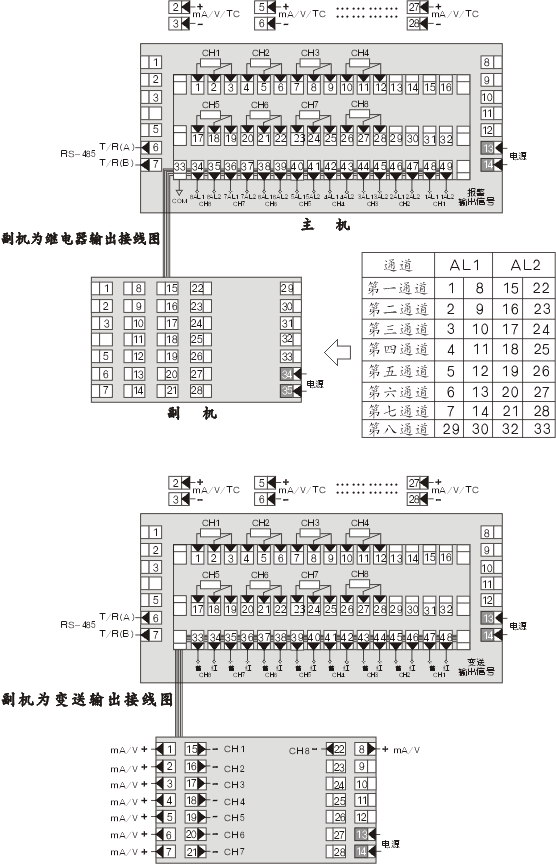

 航空插頭式接線圖（分別輸出）

型譜表
型  號
   說   明
WP-
□
□□□
-□
□
-□□
-□
□
□
-□

外形特征
D
                  雙屏數碼橫式顯示
S
                  雙屏數碼豎式顯示
MD
                  液晶橫式顯示
MS
                  液晶豎式顯示
通道
及控制

806
                八路巡檢測量顯示
807
                八路巡檢測量帶統一報警
808
                八路巡檢分別輸出測量控制儀（注2）
809
                十六路巡檢測量顯示
816
                十六路巡檢測量帶統一報警
832
                三十二路巡檢測量帶統一報警
通訊方式

0
              無通訊接口
2
              RS-232C通訊接口
8
              RS-485通訊接口

輸出方式

1
            繼電器控制或報警輸出
2
            (4～20)mA輸出
3
            (0～10)mA輸出
4
            (1～5)V輸出
5
            (0～5)V輸出
6
            SCR可控硅過零觸發脈沖輸出
7
            SSR固態繼電器控制信號輸出
8
            特殊規格變送輸出
輸入類型

□
          參見“輸入類型表”
第一報警

N
        無控制/報警（可省略）
H
        第一報警為上限報警
L
        第一報警為下限報警
第二報警

N
      無控制/報警（可省略）
H
      第二報警為上限報警
L
      第二報警為下限報警
饋電輸出

P
    DC24V饋電輸出
供電方式
      AC220V線性電源（可省略）
T
  AC（90～265）V開關電源供電
W
  DC24V供電
  ★注：1、8路分別輸出和16路巡檢儀有航空插頭和接線柱式接線,出廠默認接線柱式,如需航空插頭請訂貨時注明。32路巡檢儀接線方式只有航空插頭。
        2、分別輸出為8路上限+8路下限控制報警輸出或8路分別變送輸出，輸出繼電器與變送二者選一。
    選型舉例：WP－D806－02-23－N-T; WP－MD832－81-23－HL－T
