智能數字/光柱顯示控制儀

產品名稱：智能數字/光柱顯示控制儀
產品編號：14729-328
產品型號：1
更新時間：2010.11.16

更多產品圖片：

產品詳細介紹：
智能數字/光柱顯示控制儀 采用xj****的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
    采用***新無跳線技術,使輸入端口具備單通道和wn****信號輸入功能,只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
    采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
    輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌?，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
 產品外形



外形：48×48×115mm
開孔尺寸：45×45mm
外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：72×72×115mm
開孔尺寸：68×68mm






外形：96×96×115mm
開孔尺寸：92×92mm
外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm
外形：80×160×115mm
開孔尺寸：76×152mm
 產品接線圖

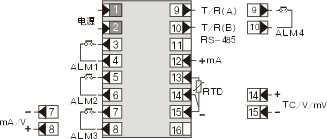

 48×48儀表接線圖

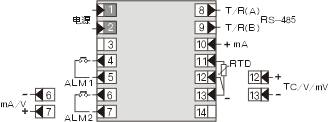

 72×72儀表接線圖

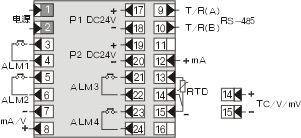

 96×96儀表接線圖
 160×80、80×160儀表接線圖
 96×48、48×96、96×96、160×80、80×160儀表接線圖

型譜表
型  號
   說   明
WP-
□□
□
□□
□
-□
□□
-□
□
□
-□

外形特征
C
                    單屏橫式顯示
S
                    單屏豎式顯示
D
                    雙屏橫式顯示
DS
                    雙屏豎式顯示
T
                    單屏單光柱豎式顯示
TX
                    單屏單光柱橫式顯示
外形尺寸

3
                  48X48mm
4
                  96X48mm（橫式）  48X96mm(豎式）
7
                  72X72mm（方式）
8
                  160X80mm  80X160mm是(可選光柱）
9
                  96X96mm（可選光柱）
控制作用

01
                測量顯示
03
                測量顯示帶上、下限控制/報警
04
                顯示帶四限控制/報警（任意組合）
通訊方式

0
              無通訊接口
2
              RS-232C通訊接口
8
              RS-485通訊接口
輸出方式

0
            無輸出
1
            繼電器輸出
2
            (4～20)mA輸出
3
            (0～10)mA輸出
4
            (1～5)V輸出
5
            (0～5)V輸出
6
            SCR可控硅過零觸發脈沖輸出
7
            SSR固態繼電器控制信號輸出
8
            特殊規格變送輸出
輸入類型

□□
          參見“輸入類型表”
第一報警

N
        無控制/報警（可省略）
H
        第一報警為上限報警
L
        第一報警為下限報警
第二報警

N
      無控制/報警（可省略）
H
      第二報警為上限報警
L
      第二報警為下限報警
饋電輸出

P
    DC24V饋電輸出
供電方式
      AC220V線性電源（可省略）
T
  AC（90～265）V開關電源供電
W
  DC24V供電
★型號舉例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L
