WP6240系列直流信號轉換器
產品名稱：WP6240系列直流信號轉換器
產品編號：16239-882
產品型號：WP6240
更新時間：2010.11.16
更多產品圖片：
|
 |
產品詳細介紹： |
| WP6240系列直流信號轉換器是一種模塊結構的導軌式儀表,它將輸入的(4~20)mA DC或(1~5)V DC信號轉換成與之隔離的 (4~20)mA DC或(1~5)V DC的隔離信號輸出 。供給指示儀、記錄儀、模擬調節儀、可編程單/多回路數字調節儀、工業過程控制機及分散系統之用，組成多種多樣的監視控制系統，該轉換器電源-輸入-輸出三者相互隔離 , 是構成非防爆自控系統不可缺少的儀表品種。 |
| 產品外形 |
|
|
|
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝 |
| 產品特點 |
|
輸入信號：(4~20)mA DC或(1~5）V DC
輸出信號：(4~20)mA DC或(1~5)V DC
輸入電阻: (1~5)V Dc輸入時＞500kΩ;
(4~20)mA DC輸入時＞50Ω
負載電阻: ·(4~20) mA DC輸出時≤500Ω;特殊負載訂貨時注明可供(250~600)Ω等
·(1～5)V Dc輸出時≥250kΩ
精 度: 0.5級
共模干擾: 50Hz時,＜5mV
響應時間: ＜1s
隔 離: 輸入、輸出、電源間相互隔離
電 源：24VDC±2V
功 耗：＜1.5W
環境溫度：(-10～60)℃
相對溫度：＜90%（不結露）
絕緣電阻：電源、輸入、輸出端子間≥100MΩ
絕緣強度：電源、輸入、輸出端子間500V AC1分鐘不飛弧、不擊穿
重 量：約150g
維 護：在安裝配線狀態下，儀表可以更換 |
| 功能示意圖 |
|
|

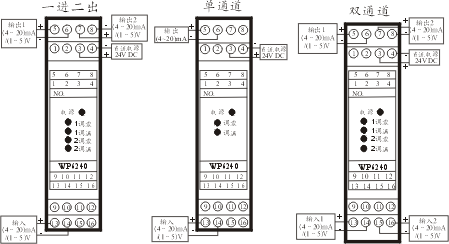

| 儀表接線圖 |
|
|
| 儀表選型 |
| 型號 |
分度號 |
輸出信號 |
通道數 |
備注 |
| WP6241 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
單通道 |
出廠時輸出默認為(4~20)mA
如需(1~5)V訂貨時請說明 |
| WP6242 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
雙通道 |
| WP6243 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
一進二出 |
| WP6244 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
單通道 |
| WP6245 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
雙通道 |
| WP6246 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
一進二出 |
| WP6247 |
(4~20)mA DC |
(4~20)mA/(1~5)V DC |
雙通道 |
訂貨指南:
用戶需要將現場的(1~5)V信號轉換成(4~20)mA信號輸出
訂貨型號：WP6244 | |
