WP6000-EX系列開關量輸入隔離式安全柵
產品名稱：WP6000-EX系列開關量輸入隔離式安全柵
產品編號：153641-248
產品型號：WP6000-EX
更新時間：2010.11.16
更多產品圖片：
|
 |
產品詳細介紹： |
| WP6000-EX系列開關量輸入隔離式安全柵，接收來自危險場所一側的開關/接近開關輸入，通過安全柵隔離后傳輸?shù)桨踩珗鏊敵?。具備接近開關故障檢測和繼電器輸出正反相作用設置功能。 |
| 產品外形 |
|
|
|
儀表外形尺寸：114.5×99×22.5(高×寬×深mm）
儀表安裝: 35mmDIN導軌式安裝 |
| 產品特點 |
防爆標志: [Exia]ⅡC
電 源: 24V DC±2V
功 耗: 繼電器工作時，約1.5W
危險區輸入信號：開關，接近開關供電電壓>8V（開路電壓）
短路電流≈8 mA
安全區晶體管輸出特性
工作頻率:≤1KHz, 外部供電:≤40V DC
電流輸出:≤40mA, 有短路保護
***大漏電流:≤10μA
信號輸入特性
現場輸入電流>2.1mA時，表示“ ON ”
現場輸入電流<1.2mA時，表示“ OFF ”
開關滯后作用：200μA
安全區輸出信號: 繼電器輸出或晶體管輸出
繼電器輸出特性
響應時間: ≤20ms
驅動能力：250V AC/2A(阻性負載)
晶體管輸出特性
驅動能力:30V DC/50mA(阻性負載)
輸出作用方式:
微型撥動開關1、2設置(分別控制通道1，2)：
|
狀態 |
K1 |
K2 |
K3 |
|
ON |
常閉輸出 |
常閉輸出 |
有故障檢測功能 |
|
OFF |
常開輸出 |
常開輸出 |
無故障檢測功能 | 注：開關輸入時，K3應置為ON。
連續工作溫度:(-10～+60)℃
******防爆電氣產品質量監督檢驗中心 (CQST)認證參數(10 , 9及12，11端子間)
U0：11V DC、C0：1.5μF、I0：15mA、L0：165mA、Um：250V AC/DC、P0：0.04W
適用現場設備
符合DIN9234和NAMUR接近開關 |

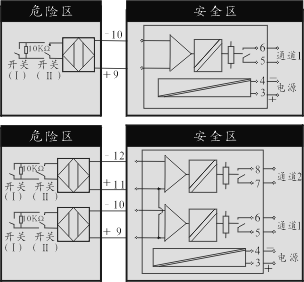

| 功能示意圖 |
|
|

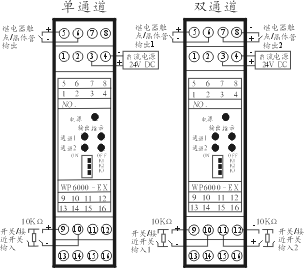

| 儀表接線圖 |
|
|
| 儀表選型 |
| 型號 |
輸入信號 |
輸出信號 |
通道號 |
| WP6011-EX |
開關/接近開關 |
繼電器觸點 |
單通道 |
| WP6012-EX |
開關/接近開關 |
繼電器觸點 |
雙通道 |
| WP6013-EX |
開關/接近開關 |
晶體管 |
單通道 |
| WP6014-EX |
開關/接近開關 |
晶體管 |
雙通道 |
注: 6013/6014-EX當以開關為輸入信號,需要斷線檢測功能時,須在開關兩端并聯10KΩ電阻(如圖開關)
訂貨指南:
用戶需要現場為開關輸入,要求開關輸出安全柵。
訂貨型號：WP6011-EX | |
