| 電容式壓力、差壓變送器有多種型式，可用于差壓、流量、表壓、絕壓、真空度、液位和比重的測量場合。根據訂貨信息表確定變送器的型號，指定如壓力范圍，輸出方式和變送器基本的結構件材料等。此外，如附件、認證、特殊制造程序的選項均可選擇。 |
| 產品外形 |
|
|

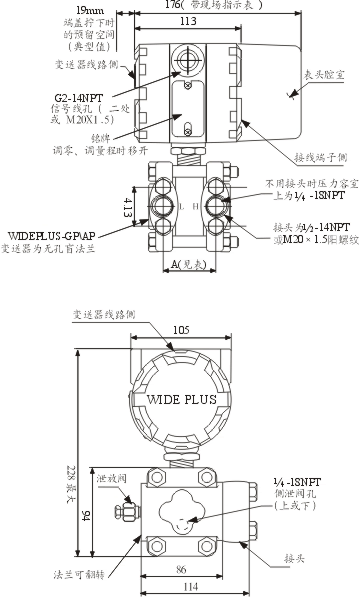

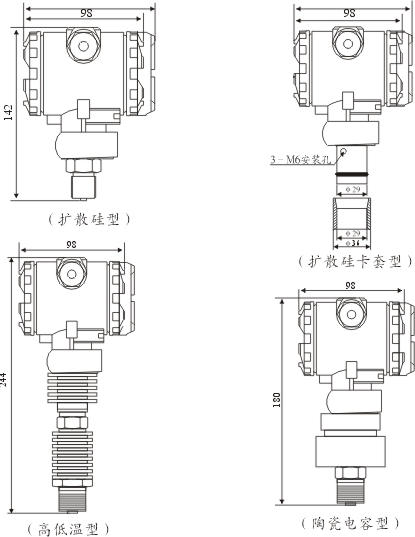

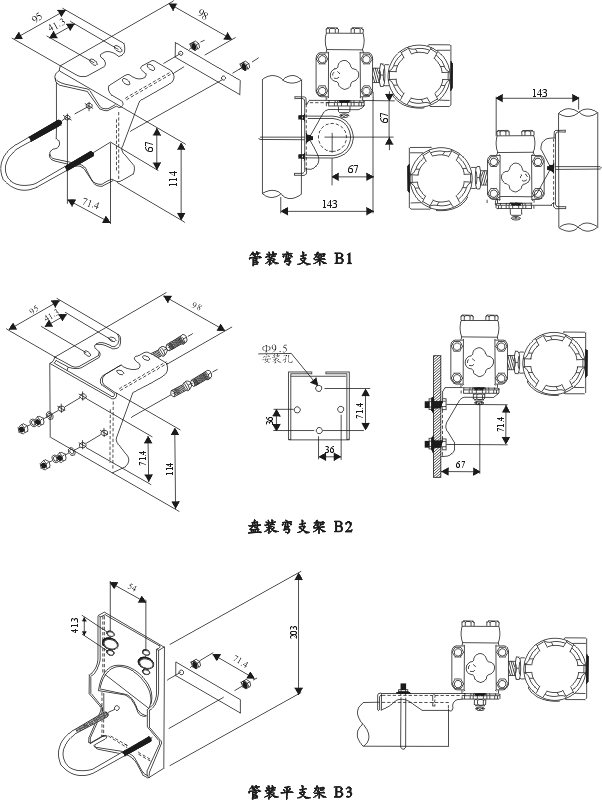

| 外形尺寸 |

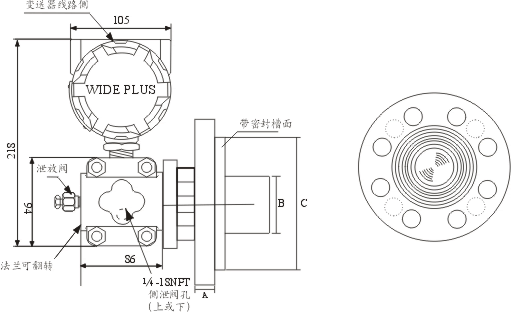

法蘭尺寸和螺栓孔規格
|
法蘭尺寸 |
|
訂貨代號 |
尺寸 |
額定壓力 |
外直徑 |
A |
B |
C |
|
A |
3" |
150Ib |
190.5 |
30 |
66 |
127 |
|
B |
4" |
150Ib |
228.6 |
30 |
89 |
157 |
|
C |
3" |
300Ib |
209.6 |
35 |
66 |
127 |
|
D |
4" |
300Ib |
254.0 |
38 |
89 |
157 |
|
螺栓孔 |
|
數目
|
孔直徑
|
孔分布直徑
|
|
4
|
19
|
152
|
|
8
|
19
|
192
|
|
8
|
22.2
|
168
|
|
8
|
22.2
|
200
| |
| 技術參數 |
測量介質 液體、氣體和蒸汽
量程范圍 差壓: 0～0.1kPa至0～10MPa
相對壓力: ***大0～40MPa***小0～0.16kPa
******壓力: ***大0～10MPa***小0～10kPa
工作電壓 12V～45V DC(一般使用24V DC)
輸出信號 4mA～20mA DC
防爆等級 ·隔爆型(ExdIIBT5或ExdIICT6)
·本安型(ExibIICT6或ExiaIICT6)
量程和零點 外部連續可調
正負遷移 其量程不管輸出如何,正負遷移后,上、下限均不得超過量程的極限
·正向***大遷移量為***小調校量程的500%
·負向***大遷移量為***小調校量程的600%
阻 尼 充硅油時，0.25s～1.67s連續可調
啟動時間 2S（無需預熱）
溫度范圍 環境溫度-20℃～70℃
精 度 0.2級、0.5級
相對濕度 0～100%RH
穩 定 性 優于0.1FS/年
傳感器容積變化量 小于0.16cm
現場指示表 ·LED數碼顯示 ·LCD液晶顯示 ·線性指示表顯示
電源變化影響 小于輸出量程的0.0059%/V
振動影響 在任意軸上，頻率為200Hz，引起的***大誤差為量程的±0.05%/g
介質溫度 -40℃～100℃
貯存溫度 -40℃～100℃
溫度影響 1、***大量程
零點誤差:<量程的±0.5%/55℃
總 誤 差:<量程的±1.0%/55℃
2、***小量程
零點誤差:<量程的±3.0%/55℃
總 誤 差:<量程的±3.5%/55℃
重 量 4.9kg(不包括選件) |
| 主要特點 |
·測量對象: 開口或密封容器的液位
·液位測量精度0.25%
·測量范圍:6kPa~2000kPa
·3-，4-英寸平膜片式或伸出式膜片
·多種灌充液選擇，可滿足各種應用要求
·阻尼可調
·接液位材料:不銹鋼、哈氏合金C-276和鉭 |
| 工作原理 |
工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考?jí)毫?。傳感膜片?**大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
|
