| WIDEPLUS-CT型壓力變送控制器是集壓力測量、顯示、控制、微機通訊于一體的多功能產品。該產品為全電子結構，前端采用帶隔離膜充油芯體的壓力傳感器，輸出信號由高精度、低溫漂和高可靠性的放大電路和模數轉換電路將數據送入微處理器，經運算后由高精度數模轉換電路變換為標準信號輸出。帶五個獨立繼電器接點輸出可直接替代電接點壓力表。它使用靈活，操作簡單，調節容易，廣泛應用于電力、自來水、水處理、石油、化工、冶金等各行業之中，對流體介質的壓力進行測量、顯示、控制和遠傳，是一種智能化的數字式壓力測量?jī)x表。 |
| 產品外形 |
|
|
|
|

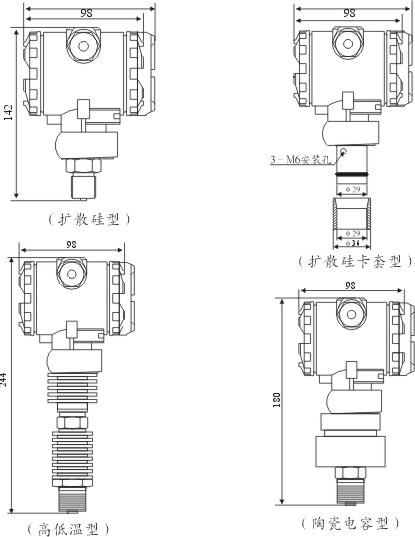

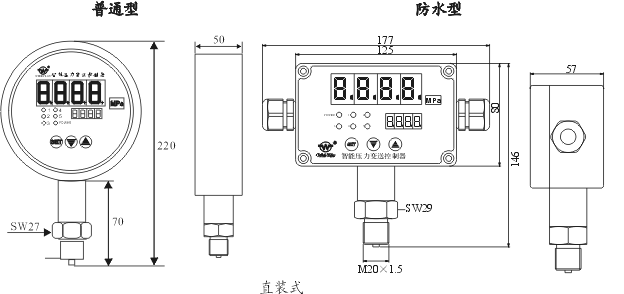

| 外形尺寸 |
|
|
| 技術參數 |
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω)
D C 0～10mA (負載電阻≤750Ω)
DC 1V～5V (輸出電阻≤250Ω)
DC 0～5V (輸出電阻≤250Ω)
開關量輸出 繼電器控制輸出—ON/OFF(帶回差)
觸點容量 AC220V/3A；DC 24V/5A(阻性負載)
可控硅控制輸出 — SCR (過零觸發脈沖)輸出；
AC 400V/0.5A
固態繼電器輸出 —SSR(固態繼電器控制信號)輸
出;DC 5～24V/30mA
通訊輸出 標準串行雙向通訊接口
通訊協議：RS-232C,RS-485
波特率: 300～9600bps（自由設定）
測量范圍 相對壓力 ***大0～60MPa ***小0～20kPa
******壓力 ***大0～60MPa ***小0～20kPa
負相對壓力 -0.1～1MPa
測量精度 ±0.2%FS或 ±0.5%FS
分 辨 率 ±1字
顯示范圍 -1999～9999
顯示方式 四位高亮度LED數碼顯示，發光二極管工作狀態顯示，雙屏數碼顯示
控制/報警 可選擇上限、下限或上上限、下下限控制/報警輸出
方 式 繼電器 ON/OFF帶回差（可自由設定?。?BR>參數設定 面板輕觸式按鍵數字設定，參數設定值斷電后長久保存，參數設定值密碼鎖定
保護方式 繼電器輸出狀態LED指示,輸入超／欠量程報警 ,電源欠壓或工作異常自動復位
環境溫度 0～50℃
相對濕度 ≤85% RH （避免強腐蝕氣體）
供電電壓 ·AC 90V～265V（開關電源）
功 耗 ·≤4W（A C 90V～265V 開關電源）
·≤4W(DC24V 開關電源)
結構材料 壓力接口：不銹鋼
感壓膜片：316L不銹鋼
電子殼體：鋁合金或鐵殼
密封橡膠圈：氟橡膠、丁腈橡膠或全密封焊接 |

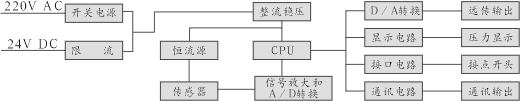

| 工作原理 |
|
|
| 型譜表 |
|
型 號 |
說 明 |
|
WIDEPLUS-CT |
□ |
□ |
□ |
|
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
|
|
擴散硅(注1) |
A1標準型 |
| A2超穩定型 |
| A3清潔型 |
| A4防腐型 |
|
B |
|
|
|
|
|
|
|
|
|
|
|
藍寶石 |
B1：（-65~150℃） |
| B2：（10~200℃） |
| B3：（10~350℃） |
|
C |
|
|
|
|
|
|
|
|
|
|
|
陶瓷電容 |
|
信號輸出
（可復選） |
|
E |
|
|
|
|
|
|
|
|
|
|
(4~20)mA DC |
|
F |
|
|
|
|
|
|
|
|
|
|
1~5V DC |
|
U |
|
|
|
|
|
|
|
|
|
|
0~20mA DC |
|
Q |
|
|
|
|
|
|
|
|
|
|
0~5V DC |
|
Jn |
|
|
|
|
|
|
|
|
|
|
接點數n=0~5(繼電器輸出)（注2） |
|
N |
|
|
|
|
|
|
|
|
|
|
無輸出信號 |
|
通訊方式 |
|
0 |
|
|
|
|
|
|
|
|
|
無通訊 |
|
2 |
|
|
|
|
|
|
|
|
|
RS-232C |
|
8 |
|
|
|
|
|
|
|
|
|
RS-485 |
|
過程連接件材料 |
|
1 |
|
|
|
|
|
|
|
|
不銹鋼316L |
|
2 |
|
|
|
|
|
|
|
|
不銹鋼304 |
|
3 |
|
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
4 |
|
|
|
|
|
|
|
|
哈氏合金C |
|
過程連接件方式 |
|
R |
|
|
|
|
|
|
|
外螺紋G1/2（內孔φ10mm） |
|
G |
|
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ3mm） |
|
M |
|
|
|
|
|
|
|
外螺紋G1/2（內孔φ3mm） |
|
A |
|
|
|
|
|
|
|
外螺紋G1/2-14NPT |
|
N |
|
|
|
|
|
|
|
外螺紋M20 X 1.5（內孔φ10mm） |
|
P |
|
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|
Y |
|
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
|
1F |
|
|
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
|
|
丁腈橡膠 |
|
3F |
|
|
|
|
|
|
聚四氟乙烯(不適用擴散硅) |
|
4F |
|
|
|
|
|
|
全密封焊接(僅用于擴散硅) |
|
顯示方式 |
|
D |
|
|
|
|
|
四位LED數字雙屏顯示（注3） |
|
Y |
|
|
|
|
|
特殊要求 |
|
精度等級 |
|
2 |
|
|
|
|
0.2級 |
|
5 |
|
|
|
|
0.5級 |
|
測量范圍 |
|
□ |
|
|
|
見WIDEPLUS-CT系列標準量程表 |
|
其它 |
|
G |
|
|
表壓 |
|
A |
|
|
絕壓
|
|
B |
|
|
密封表壓型 |
|
產品外形 |
|
|
|
圓型（普通型） |
|
F |
|
方型（防水型） IP65 |
|
供電方式 |
|
W |
DC24V |
|
T |
AC220V |
|
選型舉例 |
WIDEPLUS-CTA1EJ502G1FD2G17GW | ●注1：擴散硅標準型及衛生型測量量程為：***小0～10kPa,***大0～35MPa。
擴散硅超穩定型測量量程為：***小0～6kPa，***大0～60MPa。
Φ32mm陶瓷電容式測量量程為：***小0～1.6kPa，***大0～4MPa。
●注2：壓力變送控制器帶五個獨立繼電器接點輸出,可直接替代電接點壓力表。
●注3：一屏顯示壓力值，一屏顯示報警值。 |
| 標準量程表 |
|
表壓代碼 |
絕壓 |
測量范圍 |
量程調節范圍 |
電容式過載 |
擴散硅或高低溫型過載 |
電容式 |
擴散硅 |
高低溫型 |
|
G01 |
× |
0-4kPa |
1.6kPa-5kPa |
0.6MPa |
7.5kPa |
√ |
× |
√ |
|
G02 |
× |
0-6kPa |
4kPa-10kPa |
0.6MPa |
15kPa |
√ |
√ |
√ |
|
G03 |
× |
0-10kPa |
4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G04 |
× |
0-16kPa |
6.4kPa-20kPa |
0.6MPa |
30kPa |
√ |
√ |
√ |
|
G05 |
A1 |
0-20kPa |
8kPa-35kPa |
0.6MPa |
55kPa |
√ |
√ |
√ |
|
G06 |
A2 |
0-25kPa |
10kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G07 |
A3 |
0-30kPa |
12kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G08 |
A4 |
0-35kPa |
14kPa-35kPa |
1.0MPa |
55kPa |
√ |
√ |
√ |
|
G09 |
A5 |
0-40kPa |
16kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G10 |
A6 |
0-60kPa |
24kPa-70kPa |
1.0MPa |
105kPa |
√ |
√ |
√ |
|
G11 |
A7 |
0-100kPa |
40kPa-100kPa |
1.0MPa |
300kPa |
√ |
√ |
√ |
|
G12 |
A8 |
0-160kPa |
64kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G13 |
A9 |
0-200kPa |
80kPa-200kPa |
1.8MPa |
300kPa |
√ |
√ |
√ |
|
G14 |
A10 |
0-250kPa |
100kPa-350kPa |
2.5MPa |
525kPa |
√ |
√ |
√ |
|
G15 |
A11 |
0-400kPa |
160kPa-700kPa |
2.5MPa |
1.05MPa |
√ |
√ |
√ |
|
G16 |
A12 |
0-600kPa |
240kPa-700kPa |
4.0MPa |
1.05MPa |
√ |
√ |
√ |
|
G17 |
A13 |
0-1.0MPa |
0.4MPa-1.0MPa |
4.0MPa |
1.5MPa |
√ |
√ |
√ |
|
G18 |
A14 |
0-1.6MPa |
0.64MPa-2.0MPa |
8.0MPa |
|
| |
