| WIDEPLUS-AL系列智能靜壓液位變送器 是引進美國和日本的xj****生產工藝，采用九十年代世界******技術，經過嚴格的品質管理，由我公司自行研制和開發的通用智能型系列變送器，是工業自動化控制系統的壓力檢測變送單元。它測量工業過程流體壓力，將其轉化成4mA～20mA DC信號輸出。同時通過現場總線HART協議可進行遠程參數設定、遠程控制、自診斷等功能。人工智能化的管理能使你的自動化控制系統達到一種新的更高的層次。 |
| 產品外形 |
|
|

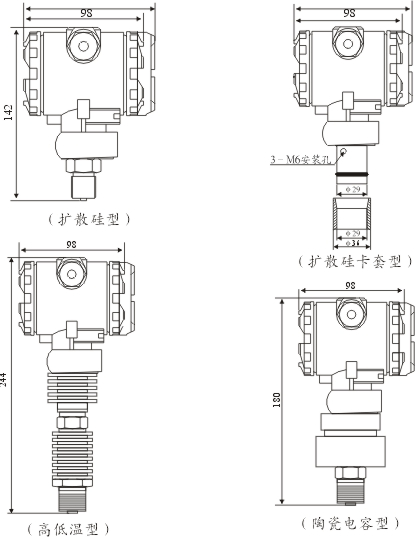

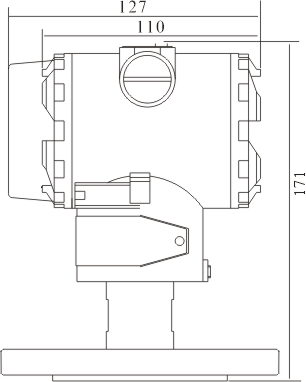

| 外形尺寸 |
|
|
| 產品特點 |
·精度高,可靠性好
·溫度影響小
·穩定性±0.1%FS/年
·控制參數密碼鎖定、確保安全
·智能化,小型化
·測量范圍比大
·LCD數字量程顯示或百分比顯示
·軟件補償
·量程改變時可以不引入壓力
·故障自診斷、遠程設定通訊、遠程控制
·防水、防塵、防震、防爆、防腐
·現場總線HART協議通信 |
| 技術參數 |
工作電壓 12V～45V DC
測量范圍 0～100m (***大)
通信輸出 ·通訊距離： 2km，使用CEV電纜時
·負載電容： 0.22μF以下
·負載電感： 3.3mH以下
·與電源線的間距:15cm以上連接于接收電阻上的接收儀表的輸入阻抗：在
2.4kHz時為10kΩ以上
精 度 ·精度等級 ：0.1級、0.2級、0.5級
·溫度影響： ±0.15%FS/10℃
·穩定性 ：優于0.1%FS/年
·位置影響： 安裝位置不影響零點
允許溫度 ·正常工作溫度 -20℃～70℃
·膜片 -20℃～80℃(短時可達130℃)
·貯存溫度 -20℃～80℃
相對濕度 0～100%RH
防護等級 IP67
與介質接觸材料 外殼 不銹鋼1Gr18Ni9Ti
密封 氟橡膠
聚四氟乙烯
全密封焊接
膜片 不銹鋼316L
陶瓷電容 |
| 工作原理 |
液體中某一點的靜壓力與該點到液面的距離成正比，即：
P = ρg h
其中P— 被測點的壓力（壓強）
ρ— 介質密度
g— 重力加速度
h— 被測點到液面的高度
對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力(壓強)有關。
WIDEPLUS-AL系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。
|
| 負載特性 |
|
|
