模擬量轉PWM開關量輸出轉換器

產品名稱：模擬量轉PWM開關量輸出轉換器
產品編號：14301-121
產品型號：2
更新時間：2010.11.16

更多產品圖片：

產品詳細介紹：
模擬量轉PWM開關量輸出轉換器 具有模擬量輸入的位式控制表所有特點，可將由PID或DCS系統的模擬量調節信號轉換成周期可調的PWM開關量信號。
 產品外形


外形：96×48×115mm
開孔尺寸：92×45mm
外形：48×96×115mm
開孔尺寸：45×92mm
外形：72×72×115mm
開孔尺寸：68×68mm
外形：96×96×115mm
開孔尺寸：92×92mm



外形：160×80×115mm
開孔尺寸：152×76mm
外形：80×160×115mm
開孔尺寸：76×152mm

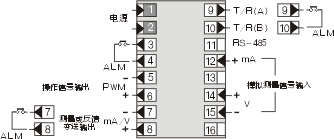

 產品接線圖
 操作信號輸出為模擬量轉換器接線圖
 操作信號輸出為模擬量轉換器接線圖（72×72×115）mm
型譜表
型  號
   說   明
WP-
□□
□
□□
-□
□
□
-□□
-□
□
□

外形特征
C
                    橫式單屏數碼顯示
S
                    豎式單屏數碼顯示
T
                    豎式單屏單光柱顯示
TX
                    橫式單屏單光柱顯示
外形尺寸

4
                  96×48mm橫式 48×96mm豎式
7
                  72×72mm（無光柱顯示）
8
                  160X80mm(橫式)  80X160mm（豎式）
9
                  96X96mm（方式）
控制作用

75
                模擬量轉PWM開關量輸出轉換器
通訊方式

0
              無通訊接口
2
              RS-232C通訊接口
8
              RS-485通訊接口
操作信號
輸出類型

1
            繼電器PWM控制輸出
6
            可控硅PWM過零控制輸出
7
            固態繼電器PWM控制信號輸出
變送輸出

0
          無變送輸出
2
          (4～20)mA輸出
3
          (0～10)mA輸出
4
          (1～5)V輸出
5
          (0～5)V輸出
輸入類型

12
        (4～20)mA輸入
13
        (0～10)mA輸入
14
        (1～5)V輸入
15
        (0～20)mA輸入
16
        (0～20)mA輸入
第一報警方式

N
      無報警（可省略）
H
      上限報警
L
      下限報警
第二報警方式

N
    無報警（可省略）
H
    上限報警
L
    下限報警
供電方式
      AC220V線性電源（可省略）
T
  AC（90～265）V開關電源供電
W
  DC24V供電
