智能32段可編程PID調節儀
產品名稱：智能32段可編程PID調節儀
產品編號：142229-713
產品型號：1
更新時間：2010.11.16
更多產品圖片：
|
 |
產品詳細介紹： |
|
智能32段可編程PID調節儀 采用xj****的微處理器進行智能控制，適用于需要進行高精度多段曲線的升/降溫控制系統（如啤酒發酵、窯爐升溫等）。
可根據生產過程的要求，按照一定的曲線進行控制，***多可分32段曲線對控制對象進行編程控制，每一段均采用PID調節控制（參數預先設定）,使控制更為準確可靠?？煞謩e帶有一路PID控制輸出及一路變送輸出。具有多種曲線控制輸出功能：可實現曲線控制暫停、清零、步進等。并實現手動/自動控制自由無擾動切換。
具備wn****信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號(各種熱電偶、熱電阻、標準電壓 / 標準電流信號)之間的輕松切換，提高了儀表的通用性和可靠性。
整機采用卡入式結構，并具有多種標準外形尺寸。 |
| 產品外形 |
|
|
|
外形：96×96×115mm
開孔尺寸：92×92mm |
外形：160×80×115mm
開孔尺寸：152×76mm |
外形：80×160×115mm
開孔尺寸：76×152mm |
| |

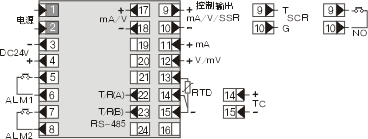

| 產品接線圖 |
|
|
|
|
| 型譜表 |
|
型 號 |
說 明 |
|
WP- |
□□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
-□ |
-□ |
-□ |
|
|
外形特征 |
P |
|
|
|
|
|
|
|
|
|
|
雙屏橫式顯示 |
|
PS |
|
|
|
|
|
|
|
|
|
|
雙屏豎式顯示 |
|
外形尺寸 |
|
8 |
|
|
|
|
|
|
|
|
|
160X80mm 80X160mm |
|
9 |
|
|
|
|
|
|
|
|
|
96X96mm（方式） |
|
控制作用 |
|
05 |
|
|
|
|
|
|
|
|
32段PID可編程控制 |
|
通訊方式
|
|
0 |
|
|
|
|
|
|
|
無通訊接口 |
|
2 |
|
|
|
|
|
|
|
RS-232C通訊接口 |
|
8 |
|
|
|
|
|
|
|
RS-485通訊接口 |
|
控制輸出
|
|
0 |
|
|
|
|
|
|
無輸出 |
|
1 |
|
|
|
|
|
|
繼電器或控制報警輸出 |
|
2 |
|
|
|
|
|
|
(4～20)mA輸出 |
|
3 |
|
|
|
|
|
|
(0～10)mA輸出 |
|
4 |
|
|
|
|
|
|
(1～5)V輸出 |
|
5 |
|
|
|
|
|
|
(0～5)V輸出 |
|
6 |
|
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 |
|
7 |
|
|
|
|
|
|
SSR固態繼電器控制輸出 |
|
8 |
|
|
|
|
|
|
特殊規格變送輸出 |
|
|
|
0 |
|
|
|
|
|
無變送輸出 |
|
2 |
|
|
|
|
|
(4～20)mA輸出 |
|
3 |
|
|
|
|
|
(0～10)mA輸出 |
|
4 |
|
|
|
|
|
(1～5)V輸出 |
|
5 |
|
|
|
|
|
(0～5)V輸出 |
|
8 |
|
|
|
|
|
特殊規格變送輸出 |
|
第一路
輸入類型
|
|
□ |
|
|
|
|
參見“輸入類型表” |
|
第一報警
|
|
N |
|
|
|
無控制/報警（可省略） |
|
H |
|
|
|
第一報警為上限報警 |
|
L |
|
|
|
第一報警為下限報警 |
|
第二報警
|
|
N |
|
|
無控制/報警（可省略） |
|
H |
|
|
第二報警為上限報警 |
|
L |
|
|
第二報警為下限報警 |
|
饋電輸出 |
|
P |
|
DC24V饋電輸出(無饋電可省略) |
|
供電方式 |
|
|
AC220V線性電源（可省略） |
|
T |
AC（90～265）V開關電源供電 |
|
W |
DC24V供電 | 選型舉例：WP-P805-010-08-HL；WP-P905-820-12-HL-P-T | |
